開孔尺寸92x44mm（整體插拔）系列
產品分類 :
關鍵詞 :

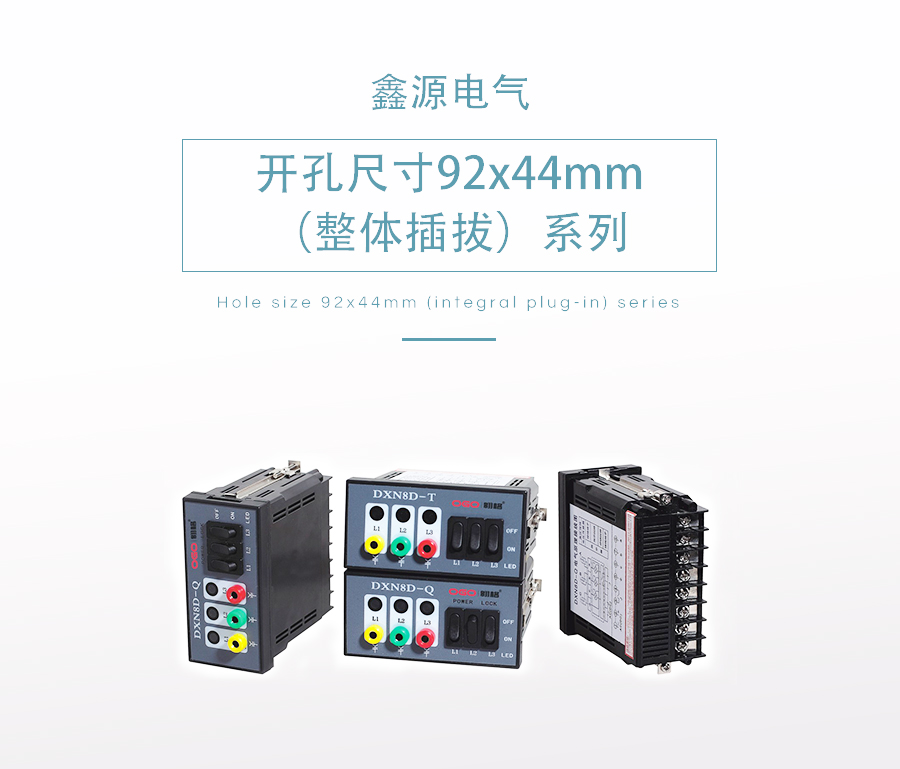

開孔尺寸92x44mm（整體插拔）系列
hiddenValue
產品介紹
|
帶電顯示器選型表 |
|
序號 |
產品型號 |
發光元件 |
閉鎖工作電源 |
安裝孔尺寸 |
背視接線圖 |
適配電 |
備注 |
|
X-1 |
DXN8D-7.2-40.5/T1 |
超高亮 |
/ |
92×44 圖1 |
圖2 |
見表一 |
|
|
X-2 |
DXN8D-3.6/T1 |
/ |
180（±15）pF |
|
|||
|
X-3 |
DXN8D-7.2-40.5/Q3 |
AC/DC：220、DC110 |
圖3 |
見表一 |
|
||
|
X-4 |
DXN8D-7.2-40.5/Q3-2F |
圖4 |
|
||||
|
X-5 |
DXN8D-3.6/Q3 |
圖3 |
180（±15）pF |
|
|||
|
X-6 |
DXN8D-7.2-40.5/Q4 |
圖7 |
見表一 |
|
|||
|
X-7 |
DXN8D-12/T1S |
/ |
圖2 |
20(±3 )pF |
|
||
|
X-8 |
DXN8D-12/Q3S |
AC/DC：220、DC110 |
圖3 |
|
|||
|
X-9 |
DXN8D-12/Q3S-2F |
圖4 |
|
||||
|
X-10 |
DXN8D-12/Q4S |
圖7 |
|
||||
|
X-11 |
DXN8D-12/Q24S |
DC：24 |
圖3 |
|
|||
|
X-12 |
DXN8D-12/Q24S-2F |
圖4 |
|
||||
|
X-13 |
DXN8D-12/Q48S |
DC：48 |
圖3 |
|
|||
|
X-14 |
DXN8D-12/Q48S-2F |
|
圖4 |
|
|||
|
X-15 |
DXN8D-7.2-40.5/T1-2 |
|
/ |
圖2 |
見表一 |
并聯一拖二 |
|
|
X-16 |
DXN8D-7.2-40.5/Q3-2 |
|
AC/DC：220、DC110 |
圖3 |
|||
|
X-17 |
DXN8D-7.2-40.5/T1-2C |
|
/ |
圖5 |
串聯一拖二 |
||
|
X-18 |
DXN8D-7.2-40.5/Q3-2C |
|
AC/DC：220、DC110 |
圖6 |
|
適配電容量表(表一) |
|
額定線電壓等級（kV） |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
|
適配傳感器電容量（pF） |
180(±15) |
150(±15) |
115(±15) |
20(±3) |
80(±10) |
45(±5) |

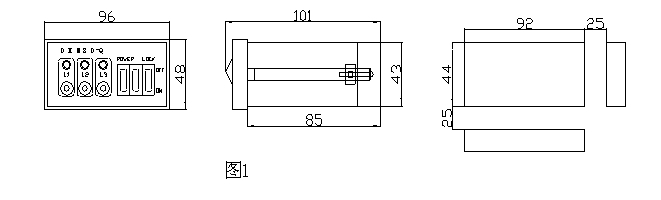

| 外形及安裝孔加工尺寸圖 |
| 背視連接圖 |
