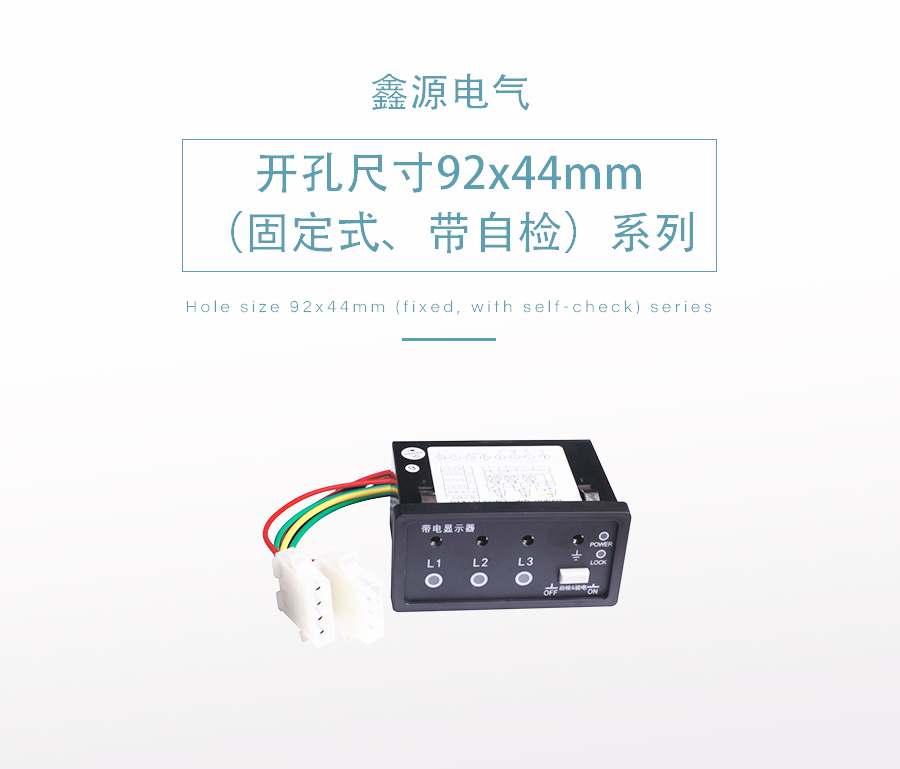

開孔尺寸92x44mm（固定式、帶自檢）系列
產品分類 :
關鍵詞 :
開孔尺寸92x44mm（固定式、帶自檢）系列
hiddenValue
產品介紹
|
帶電顯示器選型表 |
|
序號 |
產品型號 |
發光元件 |
閉鎖工作電源 |
安裝孔尺寸 |
背視接線圖 |
適配電 容量 |
備注 |
|
X-70 |
DXN8D-7.2～40.5/T34A-X |
超高亮 |
AC/DC220 DC110 |
92×44 |
圖2 |
見表一 |
|
|
X-71 |
DXN8D-12/T34SA-X |
|
|
|
|
20(±3)pF |
|
|
X-72 |
DXN8D-7.2～40.5/T34D-X |
|
DC24、48 |
|
|
見表一 |
|
|
X-73 |
DXN8D-12/T34SD-X |
|
|
|
|
20(±3)pF |
|
|
X-74 |
DXN8D-7.2～40.5/Q34A-X |
|
AC/DC220 DC110 |
|
圖3 |
見表一 |
|
|
X-75 |
DXN8D-12/Q34SA-X |
|
|
|
|
20(±3)pF |
|
|
X-76 |
DXN8D-7.2～40.5/Q34D-X |
|
DC24、48 |
|
|
見表一 |
|
|
X-77 |
DXN8D-12/Q34SD-X |
|
|
|
|
20(±3)pF |
|
|
適配電容量表(表一) |
|
額定線電壓等級（kV） |
3.6 |
7.2 |
12 |
24 |
40.5 |
|
|
適配傳感器電容量（pF） |
180(±15) |
150(±15) |
115(±15) |
20(±3) |
80(±10) |
45(±5) |

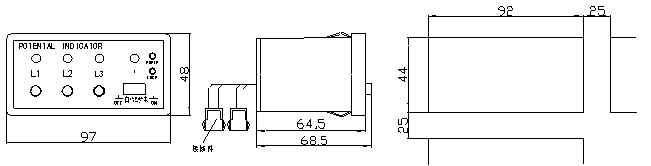

| 外形及安裝孔加工尺寸圖 |
| 背視連接圖 |
